Ausbauschale 341
mit Süllrand und Kielleisten Die
Ausbauschale wird aus Sperrholz in der einfachen "Stitch &
Glue"-Bauweise hergestellt und eignet sich als perfekte Grundlage
für das Umsetzen eigener Ideen. Die Steifigkeit erhält der
Rumpf durch Ihre individuellen Einbauten, Stringer und Spanten.
Bei der "Stitch & Glue"-Bauweise werden die vorgegebenen Baumaße auf Sperrholzplatten übertragen, ausgesägt und mit Hilfe von Draht oder Kabelbindern zusammen gezogen (vernäht). Die Fugen werden anschließend mit eingelegten Gewebestreifen und Epoxidharz verklebt und damit gleichzeitig abgedichtet. |
|
| Technische Daten: - Rumpfform: V-Rumpf - Rumpflänge: 3410 mm - Rumpfbreite: 1263 mm - Rumpfhöhe: 553 / 458 mm - Rumpfgewicht: ca. 60 kg - maximale Zuladung: 600 kg - Bootskategorie: D - Rumpfmaterial: Sperrholzplatten - Bauweise: Stitch & Glue Motorisierung: - Außenbordmotor - maximal 20 kW (27 PS) - Innenbordmotor - maximal 20 kW (27 PS) Inhalte des Bauplans: - Materialliste - Bauteilübersicht - Ansichten - Baureihenfolge - Arbeitsschritte Bau-, Detail- und Schnittzeichnungen: - Stützrahmen - Bodenplanke - Seitenplanke - Heckplanke - Süllrand - Montage der Kielleisten - Anordnung der Kielleisten - Werkzeug- und Maschinenbedarf Lieferumfang: - 3x Planformat DIN A1 (841 mm x 594 mm) - Bau- und Lizenznummer - Maßangaben: metrisch (in Millimeter) - Sprache: deutsch Preis: 115,00 CHF (inkl. 2,6% Mwst.) Versandkostenfreie Lieferung innerhalb der Schweiz. (Andere Länder auf Anfrage)  |

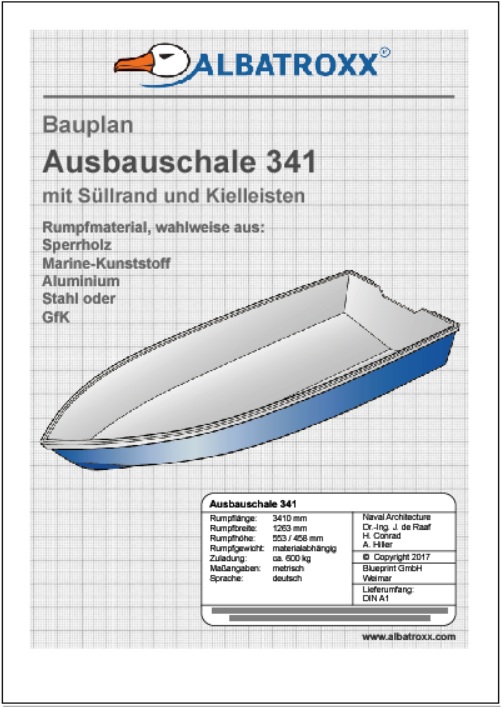

Bauplan-Deckblatt DIN A4
 |
